X線検査装置・IXIシリーズ（貨物検査用）
貨物検査用のIXIシリーズは空港セキュリティエリアや輸入物検査場で使用され、危険物や隠匿物の発見に役立っています。
X線の出力ごとに機種編成されています。お客様のご要望に合う最適なシリーズをお選びいただけます。
Index
X線検査装置・IXI160シリーズ（貨物検査用）
X線検査装置・IXI200シリーズ（貨物検査用）
X線検査装置・IXI300シリーズ（貨物検査用）
X線検査装置・IXI160シリーズ（貨物検査用）

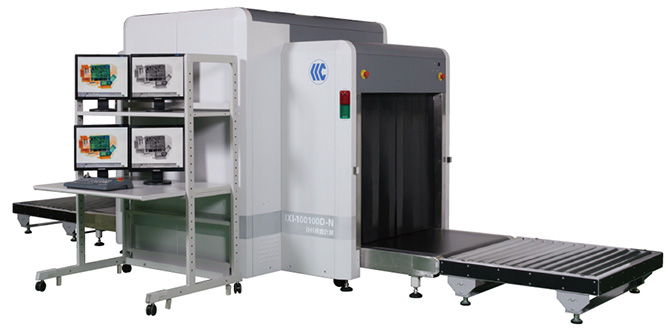

IXI-100100D-N
特長
- IXI160シリーズ(貨物検査用)はスーツケースなどの大きな荷物や貨物用のX線検査装置として、空港や貨物の集配センターで使用され、セキュリティ向上に役立っています。
- 高解像度による卓越した高画質を実現し、高度な機能とネットワーク性を備え、安全でコストパフォーマンスの高い装置として信頼を得ています。
- 2方向照射装置は、対象物に対して垂直・水平の2方向から得た画像により、異物の識別をより容易にします。
- 設置スペースや検査用途に応じて、様々な間口サイズの機種を取り揃えております。

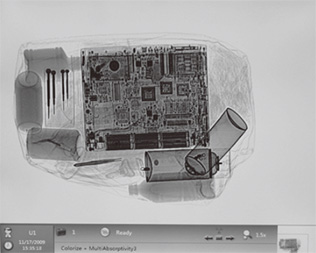

X線透過画像

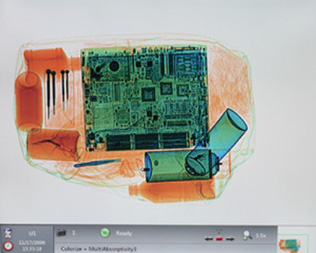

材質識別画像
貨物検査用IXI160シリーズの概要
表は左右にスクロールしてご覧ください。 ← →
| 型番 | IXI-100100D-N | IXI-100100DB-N | IXI-100100T-N | IXI-100100B-N | IXI-8065D-N | IXI-8065T-N |
|---|---|---|---|---|---|---|
| トンネル寸法 | 幅：1,010 mm | 幅：1,010 mm | 幅：1,010 mm | 幅：1,010 mm | 幅：830 mm | 幅：810 mm |
| 高さ：1,005 mm | 高さ：1,005 mm | 高さ：1,010 mm | 高さ：1,005 mm | 高さ：663 mm | 高さ：655 mm | |
| X線管電圧 | 通常160kV | |||||
| X線照射方向数 | 2方向 | 2方向 | 1方向 | 1方向 | 2方向 | 1方向 |
| 透過能力 | 透過厚さ：鉄26 mm （弊社オリジナルテストピースによる） | |||||
| 分解能 | AWG38 （弊社オリジナルテストピースによる） | |||||
| 機能 | 画像処理系
システム系
|
|||||
| コンベア速度 | 12 〜 15 m/分 | |||||
| コンベア制御 | 正転、停止、逆転 | |||||
| 搬送可能質量 （コンベア全長※2あたり） |
最大200 kg | |||||
| モニタ | 2台※1 | 2台※1 | 1台 | 1台 | 2台※1 | 1台 |
| 外部漏えい線量率 | 1 µSv/h以下 | |||||
| フィルム安全性 | ISO1600でも実用上影響なし | |||||
| 装置寸法及び重量 | 長さ：3,595 mm | 長さ：3,555 mm | 長さ：3,600 mm | 長さ：3,555 mm | 長さ：3,000 mm | 長さ：2,960 mm |
| 幅：1,705 mm | 幅：1,709 mm | 幅：1,300 mm | 幅：1,330 mm | 幅：1,525 mm | 幅：1,100 mm | |
| 高さ：1,835 mm | 高さ：1,950 mm | 高さ：1,790 mm | 高さ：1,955 mm | 高さ：1,500 mm | 高さ：1,565 mm | |
| 重量：1,520 kg | 重量：1,790 kg | 重量：1,315 kg | 重量：1,420 kg | 重量：1,430 kg | 重量：950 kg | |
| オプション |
|
|||||
| 電源 | 単相100/200V 50/60Hz（アース付） | |||||
| 消費電力 | 1.5kVA | 1.5kVA | 1.0kVA | 1.0kVA | 1.2kVA | 1.0kVA |
| 備考 | ※1 IXI-100100D-N、100100DB-N、8065D-Nのモニタは2方向の為、標準で2台。全機種オプションで透過用白黒モニタの追加可能。 ※2 コンベア全長とは、各装置寸法の長さとなります。 |
|||||
※ 装置のデザインや仕様は、予告なく変更する場合があります。
X線検査装置・IXI200シリーズ（貨物検査用）

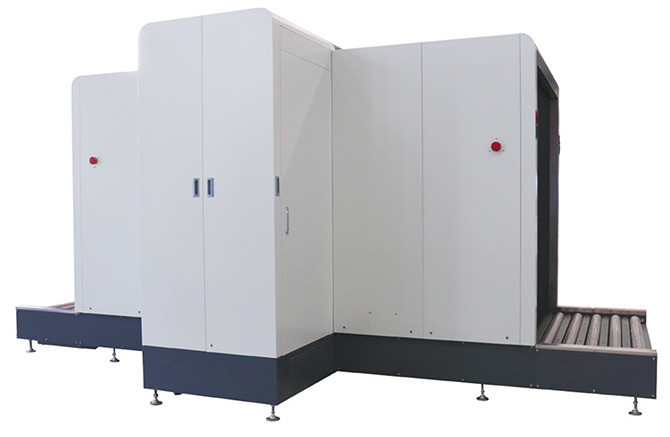

IXI200-150180S-N

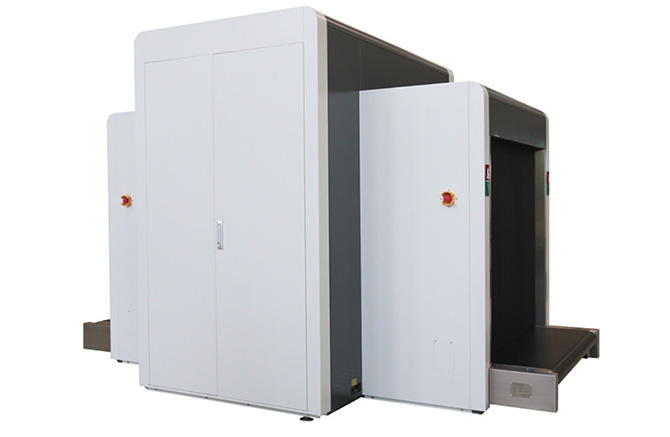

IXI200-130130D-N
特長
- IXI200シリーズ（貨物検査用）は大型貨物などの検査において、貨物の集配センターや空港の貨物地区などで使用され、セキュリティ向上に役立っています。
- 高解像度による卓越した高画質を実現し、高度な機能とネットワーク性を備え、安全でコストパフォーマンスの高い装置として信頼を得ています。
- 貨物用の大型装置にも関わらず、手荷物検査装置なみの分解能を実現しています。
- 2方向照射装置は、対象物に対して垂直・水平の2方向から得た画像により、異物の認識をより容易にします。
- 設置スペースや検査用途に応じて、様々な間口サイズの機種を取り揃えております。
X線透過画像
材質識別画像
貨物検査用IXI200シリーズの概要
表は左右にスクロールしてご覧ください。 ← →
| 型番 | IXI200-130130D-N | IXI200-150180S-N | IXI200-150180D-N | IXI200-180180S-N | IXI200-180180D-N |
|---|---|---|---|---|---|
| トンネル寸法 | 幅：1,310 mm | 幅：1,550 mm | 幅：1,550 mm | 幅：1,850 mm | 幅：1,850 mm |
| 高さ：1,318 mm | 高さ：1,806 mm | 高さ：1,806 mm | 高さ：1,806 mm | 高さ：1,806 mm | |
| X線管電圧 | 200kV | ||||
| X線照射方向数 | 2方向 | 1方向 | 2方向 | 1方向 | 2方向 |
| 透過能力 | 透過厚さ：鉄50 mm （弊社オリジナルテストピースによる） | ||||
| 分解能 | AWG38 （弊社オリジナルテストピースによる） | ||||
| 機能 | 画像処理系
システム系
|
||||
| コンベア速度 | 12 m/分 | ||||
| コンベア制御 | 正転、停止、逆転 | ||||
| 搬送可能質量 （コンベア全長※2あたり） |
最大 320 kg | 最大 2,000 kg | |||
| モニタ |
2台※1 | 1台 | 2台※1 | 1台 | 2台※1 |
| 外部漏えい線量率 | 1 µSv/h以下 | ||||
| フィルム安全性 | ISO1600でも実用上影響なし | ||||
| 装置寸法及び重量 | 長さ：3,720 mm | 長さ：5,136 mm | 長さ：5,736 mm | 長さ：6,036 mm | 長さ：6,336 mm |
| 幅：2,095 mm | 幅：2,732 mm | 幅：2,802 mm | 幅：3,081 mm | 幅：3,102 mm | |
| 高さ：2,380 mm | 高さ：2,402 mm | 高さ：3,151 mm | 高さ：2,402 mm | 高さ：3,153 mm | |
| 重量：2,490 kg | 重量：2,980 kg | 重量：4,145 kg | 重量：3,310 kg | 重量：5,315 kg | |
| オプション |
|
||||
| 電源 | 単相200V 50/60Hz（アース付） | ||||
| 消費電力 | 1.8kVA | 1.8kVA | 2.5kVA | 1.8kVA | 2.5kVA |
| 備考 | ※1 IXI200-130130D-N、150150D-N、150180D-N、180180D-Nのモニタは2方向の為、標準で2台。全機種オプションで透過用白黒モニタの追加可能。 ※2 コンベア全長とは、各装置寸法の長さとなります。 |
||||
※ 装置のデザインや仕様は、予告なく変更する場合があります。
X線検査装置・IXI300シリーズ（貨物検査用）

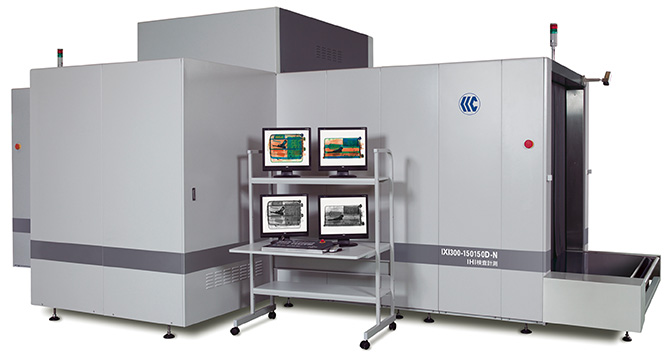

IXI300-150150D-N
特長
- IXI300シリーズは、検査対象物に合わせてX線管電圧を可変6段階（～300kV）に設定することが可能なため、軽くて薄手の貨物から石や機械装置のように重い貨物まで、様々な貨物を最適な透視条件で検査することが出来ます。満水のドラム缶の検査も可能です。
- 可変6段階（～300kV）で機能する材質識別機能で、検査員の判定を補助します。
- 含鉛カーテンを使用することで、X線管電圧200ｋVまでは貨物を連続して検査することが出来ます。250kV以上の管電圧ではX線の漏えいを防止するため、検査貨物が2重カーテンの内側にある時だけX線照射を可能とする安全なシステムとなっています。
- 貨物用の大型装置にも関らず、手荷物検査装置なみの分解能を実現しています。
X線透過画像
材質識別画像
貨物検査用IXI300シリーズの概要
表は左右にスクロールしてご覧ください。 ← →
| 型番 | IXI300-180180D-N | IXI300-150150D-N |
|---|---|---|
| トンネル寸法 | 幅：1,850 mm | 幅：1,550 mm |
| 高さ：1,810 mm | 高さ：1,510 mm | |
| X線管電圧 | 可変6段階(～300kV)の管電圧で検査可能 | |
| X線照射方向数 | 縦(下向き)・横 2方向 | |
| 透過能力 | 透過厚さ：鉄70 mm
（弊社オリジナルテストピースによる） |
|
| 分解能 | AWG36 （弊社オリジナルテストピースによる） | |
| 機能 | 画像処理系
システム系
|
|
| コンベア速度 | 通常モード：12 m/分 | |
| コンベア制御 | 正転、停止、逆転 | |
| 搬送可能質量 （コンベア全長※2あたり） |
最大 2,000 kg | |
| モニタ | 2台※2 (モニタ数は、材質識別用カラーモニタ数) | |
| 外部漏えい線量率 | 1 µSv/h以下 | |
| フィルム安全性 | ISO1600でも実用上影響なし | |
| 装置寸法及び重量 | 長さ：6,788 mm | 長さ：6,788 mm |
| 幅：3,685 mm | 幅：3,180 mm | |
| 高さ：2,864 mm | 高さ：2,564 mm | |
| 重量：8,500 kg | 重量：7,800 kg | |
| 備考 | ※1 IXI300-120190S-Nは、車輪付きパレット専用の機種。 ※2 IXI300-180180D-N、150150D-Nのモニタは2方向の為、標準で2台。 全機種オプションで透過用白黒モニタの追加可能。 |
|
※ 装置のデザインや仕様は、予告なく変更する場合があります。
