漏油検知器「オイルリークモニタ」製品仕様
監視器
| 概観 |  |
|---|---|

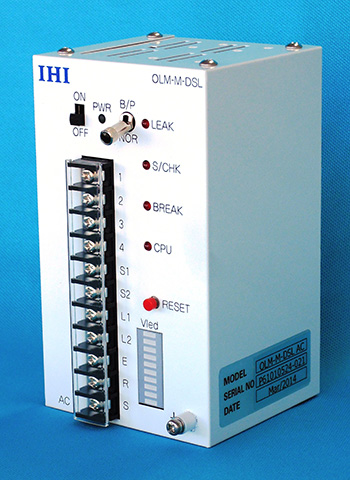

| 型式 | OLM-M-DSL |
| 方式 | マイクロコンピュータ方式 |
| パネル面表示ランプ | 警報（漏油検知, センサ点検, センサ断線, CPU異常）, 電源表示 |
| 外部出力 | 2点／無電圧接点：「漏油検知」「システム異常」 |
| 電源（消費電力） | AC90V〜AC240V、50／60Ｈｚ±5％（20VA以内） |
| 周囲温度／湿度 | -5℃ 〜 +60℃ ／ -8 〜 90％RH（但し、結露しないこと） |
| 寸法 | 70 mm（W） × 65 mm（D） × 120 mm（H）（突起部含まず） |
| 質量 | 約450 g |
| 概観 |  |
|---|---|

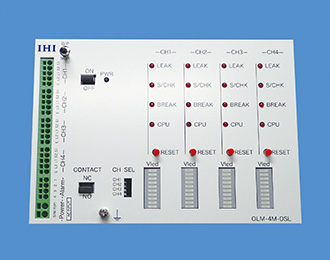

| 型式 | OLM-4M-DSL |
| 方式 | マイクロコンピュータ方式 |
| パネル面表示ランプ | 警報（漏油検知, センサ点検, センサ断線, CPU異常）, 電源表示 |
| 外部出力 | 2点 無電圧接点： 「漏油検知」「システム異常」 |
| 電源（消費電力） | AC90V 〜 AC240V 50／60Hｚ±5%, （ACIN100V-1.1A typ） |
| 周囲温度／湿度 | -5℃ 〜 ＋60℃／8 〜 90%RH（但し結露しないこと） |
| 寸法 | 170 mm（W） × 78 mm（D） × 120 mm（H） |
| 質量 | 約1,000 g |
検知器
｜ フロート型センサ ｜ カード型センサ ｜ 交換器一体型センサ ｜ 防爆センサ ｜ ラインセンサ ｜
| 概観 |  |
 |
|---|---|---|

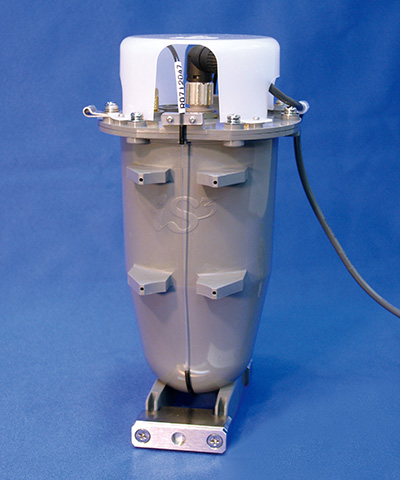

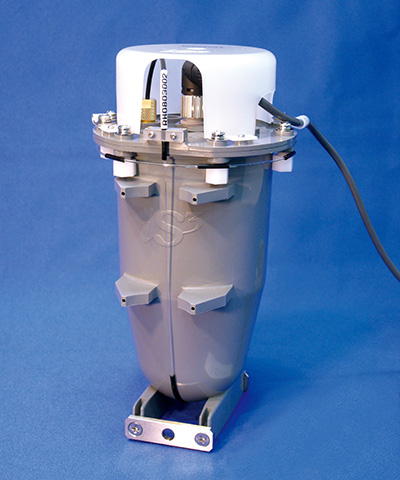

| 型式 | OLM-06 II -F | OLM-06 II -HF（高感度型） |
| 構造 | IP67（水深1m以内で30分以内の防水性） | |
| 検知条件 | 油がセンサに付着すること（但し水分の凍結がないこと） | |
| 周囲温度 | -20℃ 〜 +60℃（但し水分の凍結がないこと） | |
| 検知部 (ファイバー) | 水面に対して垂直×1 ファイバー着脱（交換）可能 |
水面に対して垂直×1 ＋ 水平×1 ファイバー着脱（交換）可能 |
| 寸法 | 210 mm（H） × 108 mm（Ф） | |
| 質量 | 約930 g | |
| リード ケーブル |
5 m（標準）※95 mの延長可能（全長100 mまで）, 着脱式 | |
| 備考 | ・防爆仕様可（オプション） | ・防爆仕様可（オプション） ・高感度型には、フロート用アーム （オプション）が必須となります。 |
| 概観 |  |
|---|---|

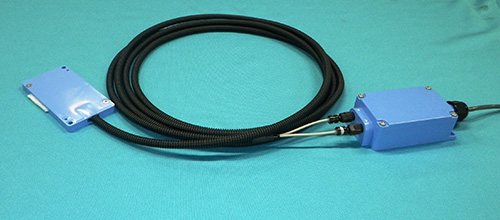

| 型式 | OLM-S-CD |
| 構造 | IP67（水深1m以内で30分以内の防水性） |
| 検知条件 | 油がセンサに付着すること（但し水分の凍結がないこと） |
| 周囲温度 | -20℃ 〜 +60℃（但し水分の凍結がないこと） |
| 検知部（ファイバー） | ファイバー着脱（交換）可能 |
| 寸法 | 96 mm（W） × 50 mm（D） × 35 mm（H） |
| 質量 | 約100 g |
| リード ケーブル |
5 m ※延長要相談 |
| 備考 | 非防爆仕様のみ |
| 概観 |  |
|---|---|

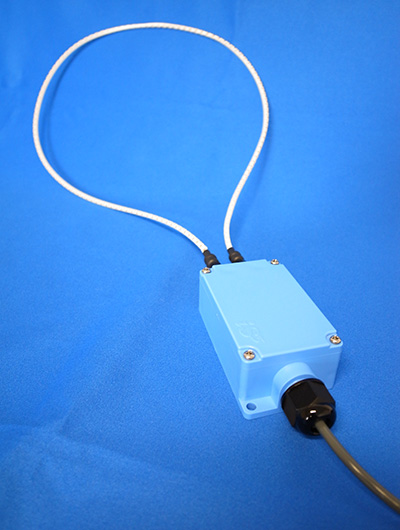

| 型式 | OLM-S-SES |
| 構造 | IP67 に準拠 |
| 検知条件 | 油がセンサ部に付着すること（但し水分凍結が無いこと） |
| 周囲温度 | -20℃ 〜 +60℃（但し水分凍結が無いこと） |
| 検知部 (ファイバー) | ファイバー着脱（交換）可能 |
| 寸法 | 96 mm（W） × 50 mm（D） × 35 mm（H）（突起部含まず） |
| 質量 | 約95 g |
| リードケーブル | 5 m（標準）※95 mの延長可能（全長100 mまで） |
| 備考 | 非防爆仕様のみ |
| 概観 |  |
|---|---|

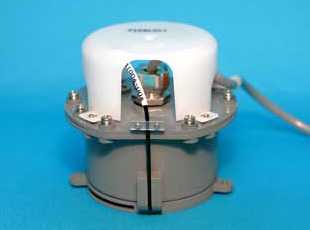

| 型式 | OLM-S-SE |
| 構造 | IP67 に準拠 |
| 検知条件 | 油がセンサに付着すること（但し水分の凍結がないこと） |
| 周囲温度 | -20℃ 〜 +60℃（但し水分の凍結がないこと） |
| 検知部 (ファイバー) | ファイバー着脱（交換）可能 |
| 寸法 | 99 mm（H） × 108 mm（Ф） |
| 質量 | 約540 g |
| リードケーブル | 5 m（標準） ※95 mの延長可能（全長100 mまで） |
| 備考 | 防爆仕様（標準） |
| 概観 |  |
|---|---|

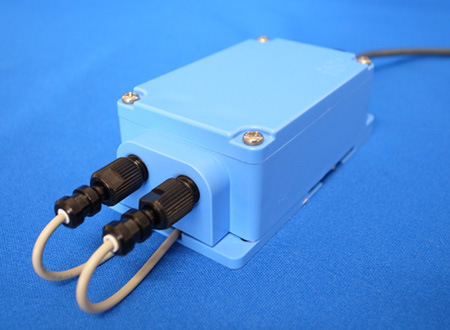

| 型式 | OLM-PT |
| 品名 | 変換ユニット |
| 検知条件 | ー |
| 周囲温湿度 | -20℃ 〜 +60℃ |
| 寸法 | 96 mm（W） × 50 mm（D） × 35 mm（H） (突起部含まず) |
| 質量 | 約95 g |
| リードケーブル | 5 m（標準） |
オプション
| 本質安全防爆仕様 | Exia II BT4 | |
|---|---|---|
| 耐雷仕様 | 4,500V以下 | |
| 監視ソフト | PCで監視状況の確認が可能 | |
| フロート用アーム | フロート型センサの流れ防止，水位変動対応 | |

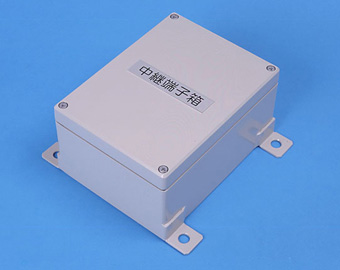

| 中継端子箱 |  監視器・検知器間の接続用 |
|

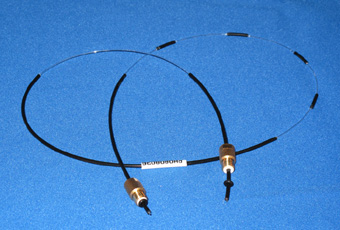

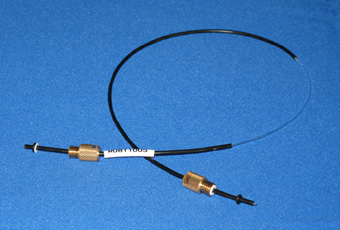

| 検知器用交換ファイバー |  フロート型センサ用 |
 高感度フロート型センサ用 |
| 検知器用専用洗浄剤 |  ラクラクリーン |
|
